WTS-1透射式偏心测定仪的使用方式
文章来源:未知      发布者:admin

                          相关产品:WTS-1透射式偏心仪                       WFS-2反射式偏心仪

二:仪器的组装:

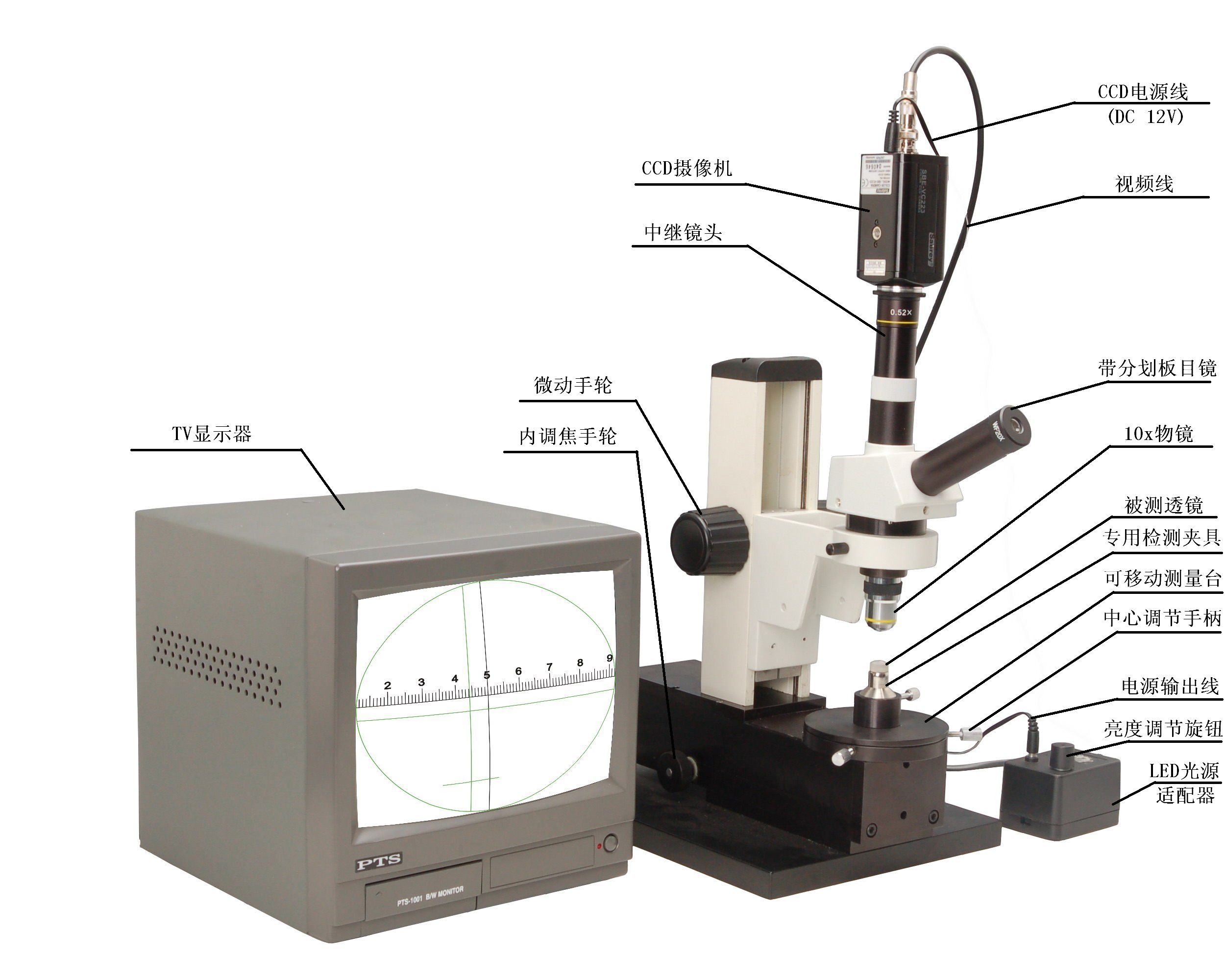

     取出内调焦偏心检测仪(以后简称检测仪),检查图中各部件的完整性及各部手轮运转正常后放在平整的工作台上。
2.1 不使用CCD摄像装置进行检测:
a.  在45o镜筒上装入20x分划目镜,下方拧上10 x物镜。
b.   将LED光源适配器电源插头插入220V交流电源上,然后将电源输出线两头分别插入LED光源及LED光源适配器插座孔里。


2.2 使用CCD摄像装置进行检测:
a.  在镜筒上方装入带有中继镜头的CCD摄像机,在下方拧上10x物镜。
b.  将视频线两头分别插入CCD及监视器的输出输入插座上,DC 12V电源适配器输出端插入CCD电源插孔上,然后把CCD电源插入220V交流电源插座上。
c.  将LED光源适配器电源插头插入220V交流电源插座上,然后将其电源输出线两头分别插入LED光源及LED光源适配器插座孔里。
d.  接通监视器电源。


三.测定方法:

     检测仪组装完成后,即可按以下顺序进行测定操作。
3.1    接通各部电源后观察光源照明亮度,显示器显示是否正常显示。若不正常、无分划线显示或者太亮太暗可分别拧动光源亮度调节旋钮及监示器相关旋钮,使之舒适正常。
3.2    将被检测镜片放在自行设计的检测夹具上,拧动中心调节手柄调整工作台,使被检测镜片与显微物镜的光轴大致重合。
3.3  转动微动手轮,使物镜靠近(10-20mm)被测镜片,一边观察目镜(或监示器),一边拧动内调焦手轮(必要时用中心调节手柄移动被测透镜),使之出现亮十字分划线。
3.4 根据被测透镜中心偏精度确定相应A值。具体操作如下:
    一边转动微动手轮,一边移动内调焦手轮并用中心调节 手柄及时调整十字线成像位置,直至达到已确定的A 值,即可进行偏心量测定。


3.5 拧动工作台上的中心调节手柄,使亮十字线像置于自己测量方便的位置上。
3.6轻轻推动被测镜片使测量基准(外径和下表面)贴住测量夹具定位面上,然后转动被测镜片。
3.7读出十字像纵线最大移动量N格。每格格值为
       b =0.1/10=0.01(mm)
3.8 被测透镜的偏心量Q为全移动量的一半
     Q =N×Q1
     Q1 =(b/a×λ) ×60( 秒)/2
     λ=tg1′=0.000291
     Q1—被测镜片每格移动量的光学中心偏(秒)
     a —被测透镜像距,即均为被测透镜上表面到10x物镜物点距离。
3.9 举例:根据被测透镜的中心偏要求设定测量A=50mm,查表1可知
     Q1     =24″/格,若检测时十字像全移动量为12格,则被透镜的偏心量为:Q=12×24″=288″=4′48″
3.10 对某些短焦距透镜,当像距A过大时,会出现找不到十字像或非常细,非常粗,故只能根据被检测透镜的精度选择适当的A值进行检测。
3.11 设计专用检测夹具时,测量夹具的工作高度(其透镜定位表面到测量承座上表面距离)控制到20mm左右。









四:精度换算表:

表1:
被测透镜到10x物镜下端面距离A 目镜分划板1格精度Q1
(被测透镜的光学中心偏)
10 mm 4′54″
20 mm 1′16″
30 mm 44″
40 mm 30″
50 mm 24″
60 mm 19″
70 mm 16″
80 mm 14″
90 mm 12″
100 mm 11″


检测仪的主要参数及配置
内容 主要技术参数 数量 备注
物镜 10X消色差 1个 工作距LF=7mm(6.7mm)
目镜 20 X 1个 带0.1刻值分划板
CCD摄像机 成像器 1/4″ 1套 带中继镜头和AC220V/DC12V 电源适配器
显视器 8″液晶 1台
镜筒微动移动量 100 mm
工作台移动量 5 mm
测量精度Q1 最高11″/格
适用范围 f′=3-2000mm
光源 LED可调亮度 1套 带LED适配器AC220V/DC5-1.2V
物镜 4 X 1个 最高测量精度为27.5″/格
工作距离LF=18.5mm
测量承座 连接尺寸φ25×10 mm
连接螺纹M26×0.75


六.仪器的保养和售后服务
     内调焦偏心检测仪为精密光学仪器。为了保证使用精度,延长使用寿命,操作者必须遵守下列规定:
6.1  仪器应放置在平整的工作台上,移动时应抓住镜臂轻拿轻放。
6.2  镜头玻璃表面严禁用手触摸,如有污物油迹等可用毛刷轻轻弹去或用脱脂棉布蘸少许无水乙醚和乙醇混合液(2:1)轻轻擦去。
6.3  滑动部位应保持清洁及正常润滑,定期添加润滑油或润滑脂。
6.4  长期使用显微镜,微动手轮会松动,产生镜筒滑落现象,此时可用两手分别握紧左右微调手轮顺时针(或逆时针)拧动,即可调整好手轮的松紧,从而防止镜筒的自动滑落。
6.5  注意CCD摄像机、LED光源、显视器的工作电压,使用完毕应及时关闭上述电器的电源,以保证仪器的使用寿命。
6.6  使用时如发现故障应及时停止使用,需要及时检查排除故障。
     除LED光源保修期为六个月外,其它保修期为1年(从购买新产品日起),由于用户使用不当或保管不善而引起的故障或损坏器件,我公司长年维修并适当收取维修费用。
