产品名称	DM200JC-HD 智能识别工业相机
		产品规格	200万像素,HDMI输出
		产品用途	省去电脑主机,HDMI高清相机输出,各种自动测量,识别,计数功能,可根据客户要求更改程序.
详细说明

型号	DM200JC-HD
分辨率	1920*1080
像素尺寸	3.75 μm
光学尺寸	1/2"
色彩深度	12:12:12 RGB
帧率	60 fps
颜色调节	手动/自动
亮度调节	手动/自动
照片存储方式	U 盘存储（支持各种容量U 盘）文件系统FAT32格式
输入	DC 12V, 2A
外形尺寸	60mm x 60mm x 65mm
工作湿度	5%～85%
工作温度	0~60°C
输出方式	HDMI输出
触发方式	鼠标或外触发手柄

 功能说明：

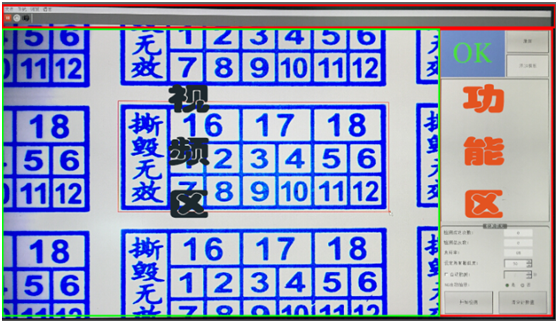

1、操作界面

1）红色区域内为功能区
2）绿色区域内为视频区。

2、功能区简介
1）相机参数设置、自动白平衡、照片浏览、语言切换

2）添加模板、取样、显示检测结果


3）检测统计、相似率调整、自动检测（设置时间间隔）、NG时拍照设置、执行检测

3、   执行检测
取样，设置模版

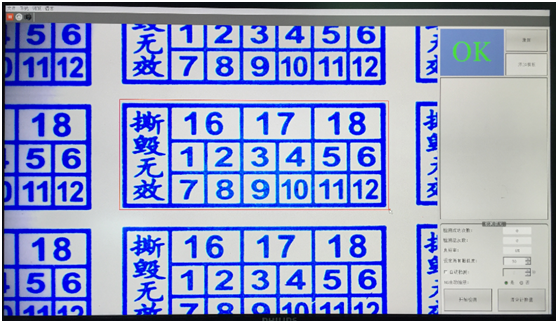

1）用鼠标设置一方框选择要检测的物件进行取样并设置模版，如图所示；

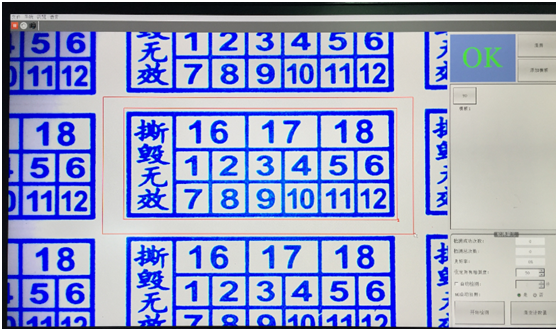

2）在第一个方框（此方框为识别内容）外，再划一方框（此方框为检测区域）
2、开始检测
1）模版设置好后，点击“开始检测”，相机取样并记录。
2）将要检测的物体放置在红色区域内，点击“开始检测”，相机开始执行检测。如下图所示：


  OK                                                                                          NG

OK                                                                                               NG

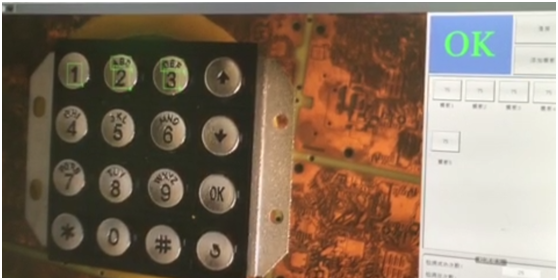

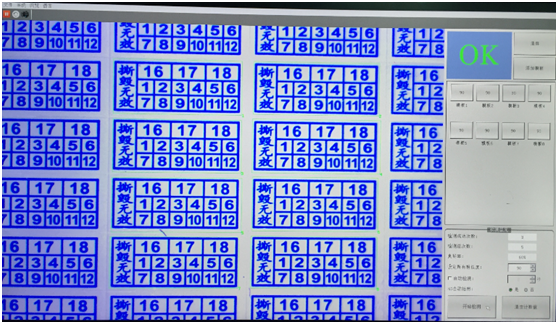

在同一视野内，检测多个地方，可在视野内对要检测部位进行取样，执行检测。如图所示：

   （对八个地方同时检测）

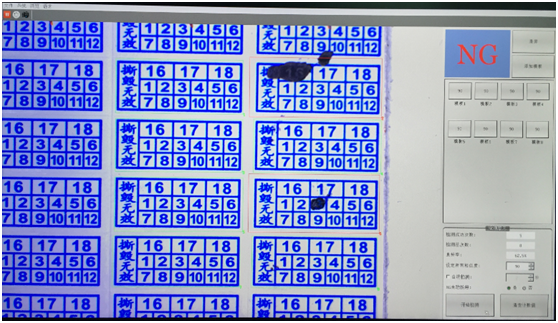

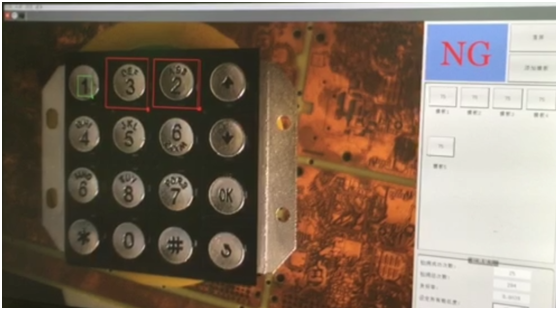

检测时，如八个区域任意一个区域检测到不合格，则显示NG，并将不合格区域红色标记，如图所示：

高级功能：
1、相似度调整：

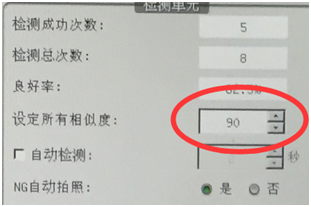

1）对所有模版的相似度统一调整。如图所示：

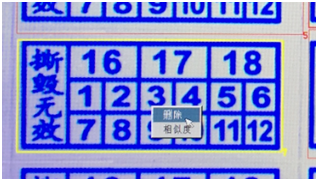

2）对单个模版的相似度进行调整。选中模版，点击鼠标右键。如图所示：

2、自动检测：设置检测间隔时间后，相机自动进行检测。
3、通信：可与其它自动化设置进行通信，输入/出信号，执行检测和停止。（具体方案请与销售人员沟通）
4、另外可对有无插件、少焊漏焊等进行检测。
附：检测视频：
